SIM-Karten-Formfaktoren – eine kurze Erklärung

Die Funktionen jeder SIM-Karten-Formfaktor sind identisch, jedoch unterscheiden sie sich in ihren Abmessungen, sodass sie für bestimmte Gerätetypen geeignet sind. 2FF-, 3FF- und 4FF-SIM-Karten müssen in ein Gerät eingelegt werden, während MFF2-SIM-Karten, die vakuumversiegelt sind, direkt auf die Platine gelötet werden. Daher werden sie auch als Embedded-SIM-Karten bezeichnet.

Wenn Sie ein Gerät entwickeln, das auf mobile Konnektivität angewiesen ist, sollten Sie die verschiedenen verfügbaren SIM-Karten-Formfaktoren kennen. Dies ermöglicht Ihnen, die beste Wahl zu treffen und Ihr Design entsprechend zu optimieren. Im Folgenden gehen wir auf die Spezifikationen ein und vergleichen die verschiedenen Formfaktoren.

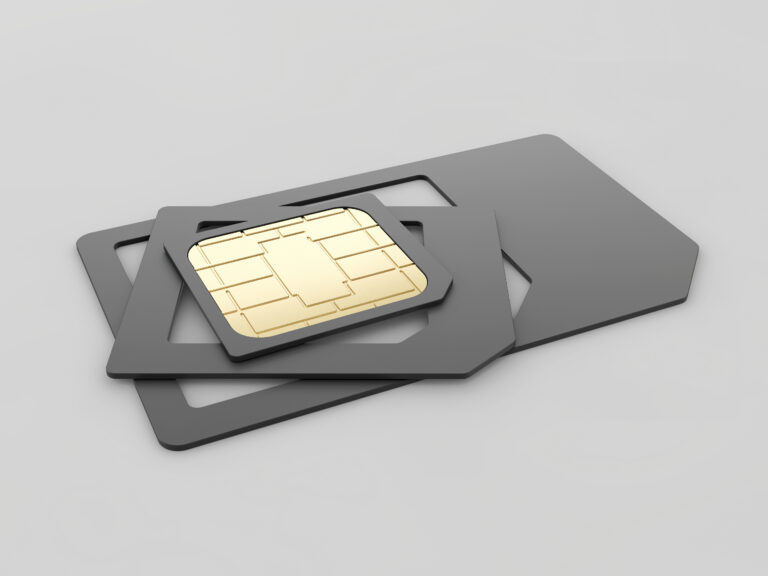

SIM-Karten gibt es in vier verschiedenen Formen – von 2FF, der größten SIM-Karte, bis hin zu 4FF oder der Nano-SIM-Karte, der neuesten und kleinsten Variante. Zudem gibt es eine integrierte SIM-Karten-Option: die MFF2 (SIM-Chip).

Jede neue SIM-Karten-Generation ist kleiner als die vorherige. Obwohl sie oft nach ihrer Generation benannt werden (2, 3, 4), sind sie auch als „Mini-SIM-Karten“ (2FF), „Micro-SIM-Karten“ (3FF), „Nano-SIM-Karten“ (4FF) oder „Embedded-SIM-Karten“ (MFF2) bekannt.

Abmessungen pro Formfaktor

• 2FF (Mini): 25 mm x 15 mm x 0,76 mm
• 3FF (Micro): 15 mm x 12 mm x 0,76 mm
• 4FF (Nano): 12,3 mm × 8,8 mm × 0,67 mm
• MFF2 (Embedded): 5 mm x 6 mm x 1 mm

Lassen Sie uns die derzeit verwendeten SIM-Karten-Formfaktoren näher betrachten.

2FF-, 3FF-, 4FF-SIM-Karten

Der eigentliche Chip innerhalb der SIM-Karten ist identisch – lediglich der äußere Rand wird kleiner. Daher hat der Formfaktor keinen Einfluss auf die Funktionalität der SIM-Karte.

Die Wahl des SIM-Karten-Formfaktors hängt vollständig von der Größe Ihres Geräts und dem verfügbaren Platz für die SIM-Karte ab. Beispielsweise können Armbänder zur Patientenüberwachung eine Nano-SIM-Karte (4FF) nutzen, während größere Geräte wie Router für Smart-Building-Konzepte eine größere Formfaktor-Option haben.

Es ist außerdem möglich, SIM-Karten in Industriequalität zu wählen. Diese sind robuster als herkömmliche SIM-Karten und für anspruchsvolle IoT-Implementierungen konzipiert. Sie verfügen über Schutzfunktionen gegen Korrosion, Vibrationen und andere Umwelteinflüsse wie extreme Temperaturen. Industrie-SIM-Karten sind temperaturbeständig im Bereich von -40 °C bis +105 °C.

MFF2 Embedded-SIM-Karte

Um eine 2FF-, 3FF- oder 4FF-SIM-Karte unterzubringen, muss physisch ein SIM-Karten-Slot in das Design Ihres Geräts integriert werden. Eine Alternative dazu ist die MFF2 Embedded-SIM-Karte, die verschiedene Vorteile bietet.

Da sie vakuumversiegelt geliefert und direkt auf die Platine Ihres Geräts gelötet wird, erhöht dies die Zuverlässigkeit und reduziert die Auswirkungen von Erschütterungen, Korrosion und anderen Umwelteinflüssen. Zudem ist der Lebenszyklus einer Embedded-SIM-Karte deutlich länger als der einer Standard-SIM-Karte. In vielen Fällen hält die Embedded-SIM-Karte länger als das Gerät selbst.

Ein weiterer bedeutender Vorteil von Embedded-SIM-Karten ist die physische Sicherheit. Durch das direkte Auflöten auf die Platine wird verhindert, dass die SIM-Karte entfernt oder manipuliert werden kann.

eUICC

Eine Embedded Universal Integrated Circuit Card (eUICC) ist eine Technologie, die auf jede SIM-Karten-Formfaktor angewendet werden kann. Allerdings verfügen nicht alle SIM-Karten über diese Funktionalität.
